تفاصيل المنتج:
|
| نموذج: | ZL-160G6 | طول Cuttig: | 3 م ؛ 6 م ؛ 9 م |
|---|---|---|---|
| قطر القطع: | 160 مم (اختياري: 220 مم ، 350 مم) | ماركة تشاك: | Beut |
| مصدر ألياف الليزر: | MAX / RAYCUS / RECI / IPG | نظام التحكم: | نظام CypCut Fscut3000s |
| رأس القطع: | رأس القطع Raytools 3D BM110 ضبط تلقائي للصورة | المحرك والسائقين: | محرك سيرفو ياباني ياسكاوا والسائقين |
| المخفض: | اليابان شيمبو المخفض | براد مياه: | Hanli / S & A / DVT |
| إبراز: | آلة قطع الأنبوب بألياف الليزر CypCut,آلة القطع بالليزر للأنابيب المعدنية 1kw,آلة القطع بالليزر للأنابيب المعدنية 2kw |
||

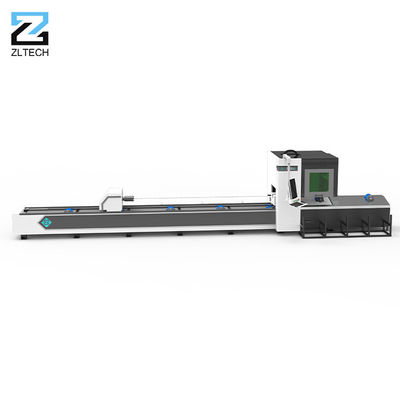

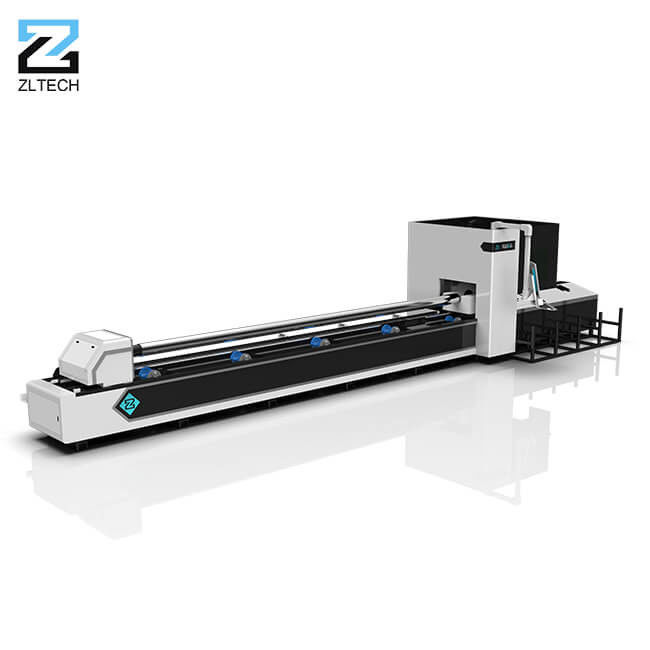

1) آلة قطع الأنبوب بالليزر هذه تعتمد هيكلًا فولاذيًا صناعيًا للخدمة الشاقة ومعالجة حرارية عالية الحرارة لضمان التشغيل على المدى الطويل دون تشوه.
2) تعتمد الآلة عمليات التصنيع الخماسي السطوح NC ، والطحن ، والتثقيب ، والتنصت وغيرها من عمليات المعالجة لتحسين الدقة والاستقرار.
3) قم بتكوين سكة بطانة Hiwin عالية الدقة من تايوان لجميع المحاور ، وتعمل بسلاسة ، ومقاومة للاهتراء ومقاومة للغبار ، ومجهزة بتزييت الزيت الأوتوماتيكي.
4) تم تكوين المحور XY مع رف تروس أصلي من نوع الطحن (تايوان YYC) والمحور Z يعتمد ناقل الحركة اللولبي الكروي ، والذي يمكن أن يضمن دقة الماكينة بالكامل.
5) يعتمد برنامج تعشيش الأنبوب ثلاثي الأبعاد ، وهو يدعم رسم الأجزاء والتعديل والتعويض الكامل للنوع والتداخل الاستراتيجي وإنشاء التقارير.
6) ظرف هوائي مزدوج محترف ، قطر المادة 10-360 مم.
| نموذج | ZL-160G6 |
| طول Cuttig | 6000 مم (اختياري: 3000 مم ، 9000 مم) |
| قطر القطع | φ10mm-φ160mm (اختياري: 220 مم ، 350 مم) |
| ماركة تشاك | Beut |
| كمية تشاك | اثنين |
| طاقة الليزر الليفي | 1000 واط / 1500 واط / 2000 واط / 3000 واط / 6000 واط / 12000 واط |
| مصدر ألياف الليزر | Raycus / Max / JPT / Reci / IPG |
| نظام التحكم | نظام CypCut Fscut3000s مع وحدة تحكم ارتفاع BCS100 |
| رأس القطع | رأس القطع Raytools 3D BM110 ضبط تلقائي للصورة |
| المحرك والسائقين |
اليابان Yaskawa محرك سيرفو ودالأنهار
|
| قوة المحرك والسائقين | المحور السيني 750 واط ؛المحور ص 2900 واط ؛المحور Z 750w ؛محور W1 2900 واط ؛W2- محور 1800 واط |
| نظام دليل الخطوط الملاحية المنتظمة | دليل السكك الحديدية تايوان Hiwin |
| رف العتاد | تايوان YYC |
| المخفض | اليابان شيمبو / جبان ديسبور |
| المكونات الكهربائية |
مكونات كهربائية شنايدر
|
| براد مياه | الصين DVT / Hanli / S & A. |
| الصمام النسبي | شركة ألمانيا Aventics / SMC اليابانية |
| نظام تشحيم | تلقائي |
| حاسوب | صناعة الكمبيوتر |
| دقة الموقف | ± 0.03 مم |
| طاقة كهربائية شغالة | 380 فولت ، 3 مراحل ، 50 هرتز / 60 هرتز (حسب الطلب) |
| سرعة التحرك | 120 م / دقيقة |
|
|
سرير آلة متكامل - السرير ملحوم بأنابيب مربعة ذات سماكة كبيرة ، والتي يمكن أن تضمن ثباتًا جيدًا وتضمن دقة جيدة. - مع التلدين بدرجة الحرارة العالية والشيخوخة الطبيعية ، يتم التخلص من إجهاد اللحام ، والذي يمكن أن يمنع تشوه القاعدة ، ويقلل من الاهتزاز ويضمن دقة قطع جيدة. |
|
الهيكل مع علاج الشيخوخة من أجل ضمان الدقة العالية ، سيتم الانتهاء من كل المعدات بالطحن الدقيق ومعالجة التقادم بدرجة حرارة عالية ، ولن يتشوه الهيكل بعد الاستخدام طويل الأمد. |
|
|
تحكم FUSCUT تم تصميم نظام FSCUT للتحكم في قطع الأنبوب ، ودعم الأنبوب القياسي (إعادة التشابك ، والدائرة ، والبيضاوي ، والقطع الناقص ، والمنحرف ، وما إلى ذلك) ، والشكل الحر ، والقنوات الفولاذية (شكل T / U / H / L) لإنتاج الدقة والكفاءة العالية. |
|
رأس قطع التركيز التلقائي Raytools - رأس الليزر مع وظيفة التركيز التلقائي ، والتي يمكنها ضبط التركيز تلقائيًا ، لا حاجة لضبطها يدويًا.يمكن للبرنامج تغيير عدسات التركيز تلقائيًا وفقًا لسمك المواد المختلفة.يمكنها تقصير وقت التثقيب ، وتحسين جودة التثقيب وسرعة القطع.إنه بسيط ومريح وسريع. - تبريد الماء بدائرة كاملة حول مكون التركيز ، والذي لا يمكن أن يحقق أي حرارة ، ولا ضباب مع قطع عالي الطاقة ، وقطع صغير الحجم وقطع طويل المدى ، تم تحسين عمر رأس القطع بشكل كبير. |
|
|
شعاع الألومنيوم المصبوب للطيران - تعتمد الآلة شعاع الألمنيوم المصبوب في مجال الطيران ، والذي يتم تصنيعه وفقًا لمعايير الطيران ومبثق بضغط 4300 طن.تتم معالجة الحزمة بواسطة المعالجة الحرارية T6 والتي يمكن أن تجعل الشعاع يحصل أعلى قوة ومقاومة تشوه قوية. - باستخدام تقنية شد عالية الضغط وتصميم خفيف الوزن ، يتم تقليل وزن الشعاع بنسبة 30٪ مقارنة بشعاع الألمنيوم المصبوب وزيادة القوة والصلابة بأكثر من 20٪.إنه أكثر ملاءمة للحركة عالية السرعة ويمكنه زيادة سرعة المعالجة بشكل كبير. |
|
ماكس مصدر الليزر - عمر طويل وتشغيل لا يحتاج إلى صيانة - كفاءة تحويل كهربائية ضوئية عالية - جودة شعاع جيدة ، كثافة طاقة عالية - نظام تشخيص الشبكات عن بعد - تردد تعديل واسع - موثوقية قوية |
|
|
اليابان Yaskawa محرك سيرفو و
السائقين
- التحكم في الحلقة المغلقة ، عدم فقدان الخطوات ، الدقة العالية. - أداء جيد عالي السرعة ، يمكن أن تصل السرعة المقدرة إلى 3000 دورة في الدقيقة بشكل عام. - يعمل بسلاسة حتى عند السرعات المنخفضة. - وقت استجابة سريع وموثوقية عالية. |
|
تايوان رف العتاد YYC -كفاءة نقل عالية -الانتقال حساس ومستقر -دقة عالية في تحديد المواقع -الاحتفاظ بالدقة الجيدة - صلابة عالية في ناقل الحركة |
|
|
اليابان شيمبو المخفض -عزم دوران عالي الناتج مع خلوص دوران صغير -تكوين قياسي PC-2 ، كفاءة تصل إلى 98٪ -دقة تشابك تروس عالية |
|
نظام تبريد مزدوج درجة الحرارة - عرض في الوقت الحقيقي لدرجة حرارة الماء الحالية - وضع التحكم المزدوج في درجة الحرارة - توفير الطاقة والكهرباء وحماية البيئة - أداء مستقر وموثوق |
|
|
ظرف هوائي مزدوج أوتوماتيكي بالكامل - تكون الخراطيش الهوائية أسرع بثلاث مرات من الخراطيش الكهربائية بسبب التثبيت بمفتاح واحد والتمركز التلقائي. - مع قوة لقط كبيرة وثابتة ، سيتم تثبيت الأنابيب الثقيلة بثبات. - تم اعتماد صفين من البكرات لمجموعة واسعة من التثبيت ودقة القطع العالية. |
يمكن لآلة القطع بليزر الألياف قطع العديد من المواد المعدنية ، مثل الفولاذ المقاوم للصدأ ، والفولاذ الكربوني ، وسبائك الصلب ، والفولاذ السليكوني ، والصلب الزنبركي ، والألمنيوم ، وسبائك الألومنيوم ، واللوحة المجلفنة ، ولوحة الزنك المؤلمنة ، ولوحة التخليل ،
